SMPS Güç Kaynaklarında Çıkış Kondansatörlerinin Şişmesi
SMPS (Switch Mode Power Supply) doğrusal güç kaynaklarının çalışma veriminin düşük olması ile gündelik hayatta sıkça rastladığımız güç kaynaklarıdır.
Telefon/PC şarj aletleri, LED sürücüler, PC Powerları vb. birer SMPS’dir.
SMPS’lerin çıkış katındaki kondansatörlerin şişmesi, kapasite kaybı çıkış geirliminin yük altında salınımına ve gürültüye neden olur.

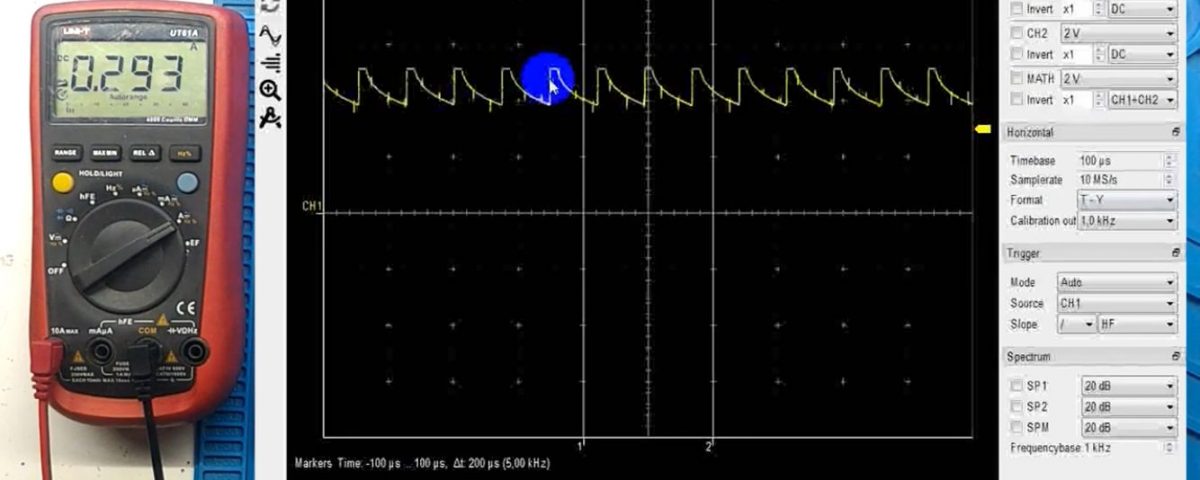

Aşağıda görülen osilaskop görünüleri 5V 5A bir SMPS’e aittir. Çıkış kondansatörleri şişmiş durumda olan bu SMPS’in çıkış gerilimi Görsel-1’de görüldüğü üzere 300mA gibi bir akım çekilirken 4V mertebelerine kadar düşmektedir.
Görsel-2’de ise çıkış kondansatörlerinin değişiminden sonra yük altındaki çıkış gerilim sinyal görülmektedir. Çıkış kondansatörleri işlevini yitirdiğinde geriliminde aşırı dalgalanma ve gürültü gözlemlenir. Bunun için kondansatörlerde şişme veya kapasite kaybı görülen devrelerde gerekli revizyonların yapılması şarttır.
Bu durumu incelediğimiz videoya aşağıdan ulaşabilirsiniz.
